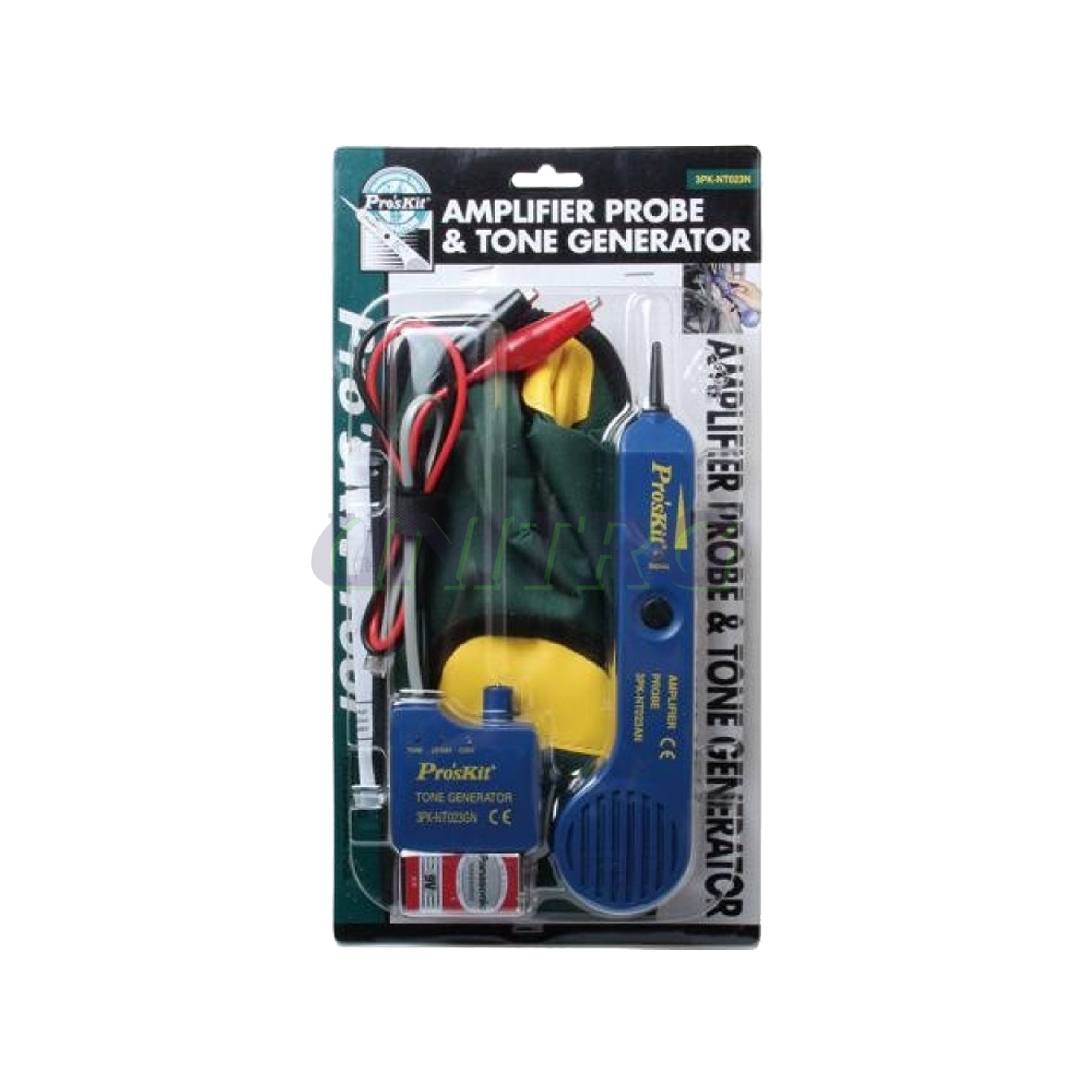

Generátor tónu - vyhledávač vodičů 3PK-NT023N

Vlastnosti sondy
o Použijte generátor tónů k rychlému a přesnému vyhledání a identifikaci vodičů nebo kabelů, i když jsou svázány
o Sonda může pracovat s jakýmkoli existujícím generátorem tónů na trhu.
o Nastavitelná úroveň hlasitosti (1-9) pro různá pracovní prostředí.
o 9V baterie umožňuje až 100 hodin používání.
o Konektor pro sluchátka
o LED signalizace.
o LED světlo výrazně usnadňuje práci v tmavých oblastech
o NCV (bezkontaktní napětí) testování.

Vlastnosti generátoru tónů:
o Červené a černé testovací kabely.
o RJ-11 (6 pozic, 4 kontakty) standardní modulární konektor.
o 3polohový přepínač režimů (OFF, CONT a TONE).
o 3 LED displeje (CONT, TONE a slabá baterie).
o Jeden jednoduchý nebo dvojitý střídavý tón (nastavený uvnitř testovací jednotky).


Specifikace

Generátor tónů

Frekvence1kHz
Max. testovací vzdálenost1.5km
Max. pracovní proud?20mA
Tvar tónuJeden / dvoutónový
KonektoryRJ11 (6 pin2c), krokosvorky
Kompatibilní připojeníBeznapěťový AC vodič, telefonní/kroucená dvojlinka, všechny hlasové a datové kabely, prakticky jakýkoli kabel nebo vodič
Volba funkceTONE/OFF/CONT
Test kontinuity obvodu1 LED (?500?)?Koaxiální kabel & normální pevný/lankový vodič pomocí propojovacího kabelu s krokosvorkami
Max. signální napětí8Vp-p
Indikátor napájení1 LED
Indikátor polarity tel. linky1 LED
Indikátor stavu tel. linky1 LED
Testování zařízení v provozuAno
Přepěťová ochranaDC 48V
Indikace slabé baterie7V (LED LO BAT)
BaterieNEDA 1604/ 6F22 DC9V×1ks (není součástí balení)
Rozměry(D x Š x H)65×58×34 mm
Hmotnost62g

Sonda

Frekvence1kHz
Max. pracovní proud?70mA
Volba funkce4polohový přepínač režimů (LED?NCV?OFF?SCAN)
Vstup pro sluchátka1
Indikace stavu1 LED & bzučák
NCV indikace1 LED (AC90~1000V)
LED osvětlení1 LED
Indikace napájení1 LED
BaterieNEDA 1604/ 6F22 DC9V ×1ks (není součástí balení)
Rozměry(D x Š x H)230×56×25 mm
Hmotnost80g
